FUJIFILM FPD-8010E
Prescale 측정 결과를 압력 분포 데이터로 변환합니다.
FPD-8010E는 발색된 Prescale을 스캔해 색 농도를 압력값으로 변환하고, 전체 분포, 부분 확대, 단면, 3D 와이어프레임, 히스토그램 등으로 표시하는 압력 분포 매핑 시스템입니다.
Pressure Map
3D Display
Histogram
Data Export
Product Video
FPD-8010E 소개 영상을 페이지에서 바로 확인하세요.

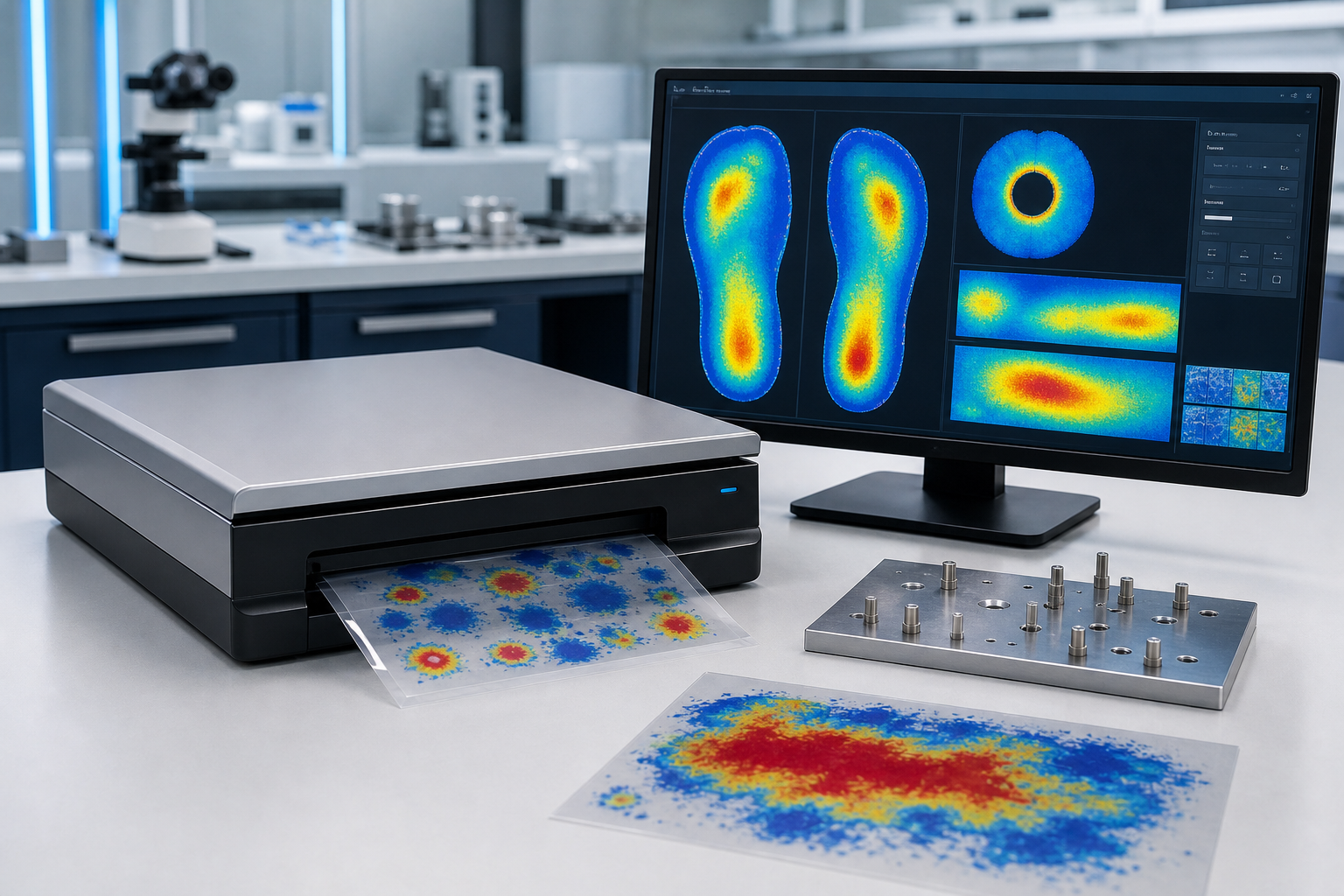

Pressure Distribution Mapping System
눈으로 측정한 결과를 수치와 그래프로 남깁니다.
FPD-8010E는 Prescale 이미지 입력, 압력 분포 표시, 데이터 출력, 3D 표시를 지원하는 전용 분석 시스템입니다.
Scan
발색된 Prescale 이미지를 스캔
Convert
색 농도를 압력값으로 변환
Report
분포, 단면, 3D, 데이터 출력 지원
Analysis Functions
전체 분포부터 부분 확대와 3D 표현까지 확인합니다.
연구, 개발, 품질 개선 단계에서 압력 분포의 차이를 설명해야 할 때 유용합니다.

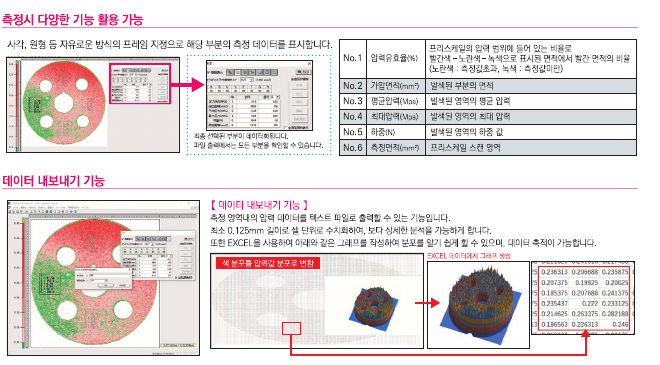

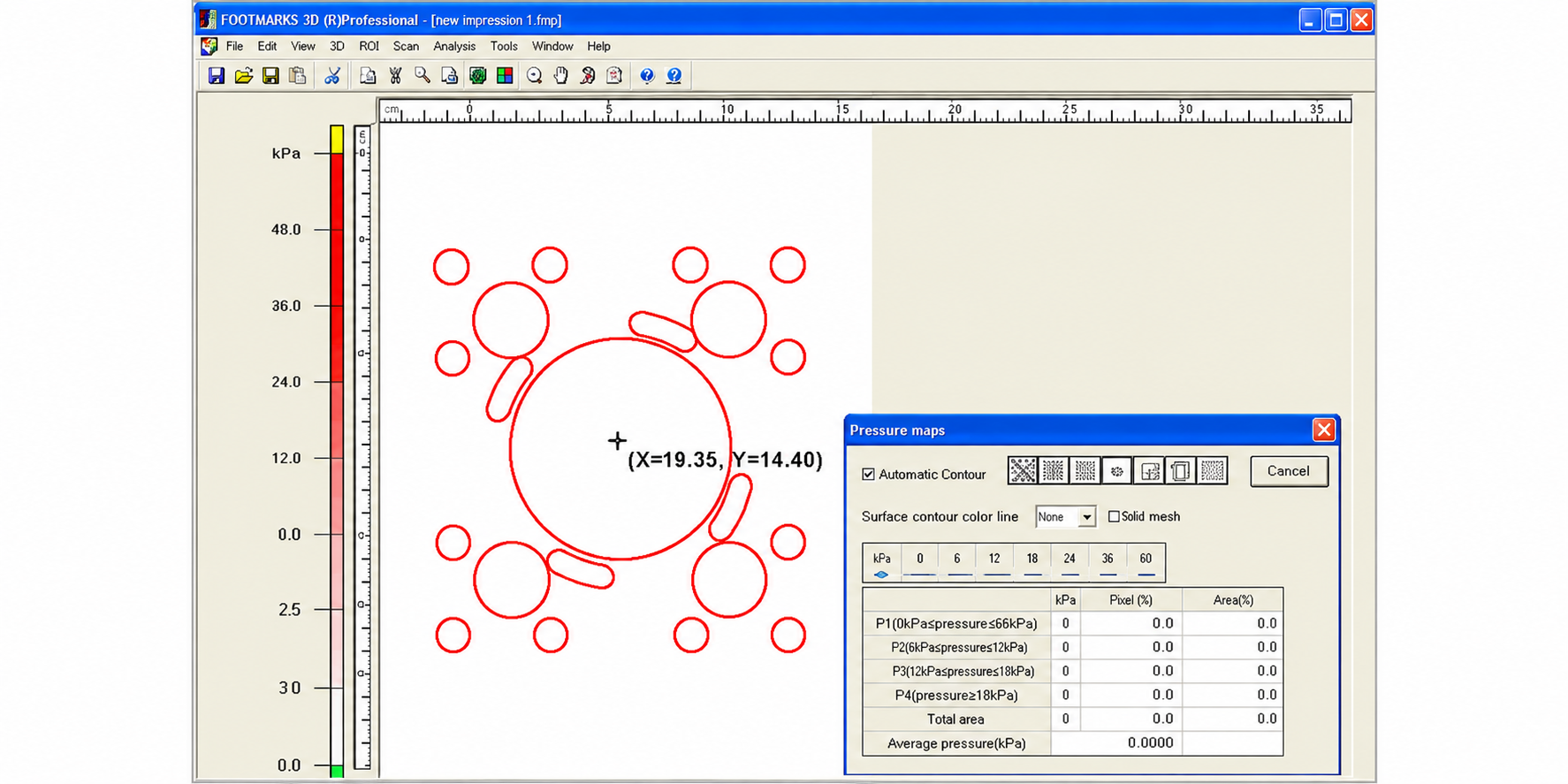

- 전체 측정과 부분 확대 분석을 지원합니다.
- 압력 단면, 전체 하중 분포, 히스토그램을 표시합니다.

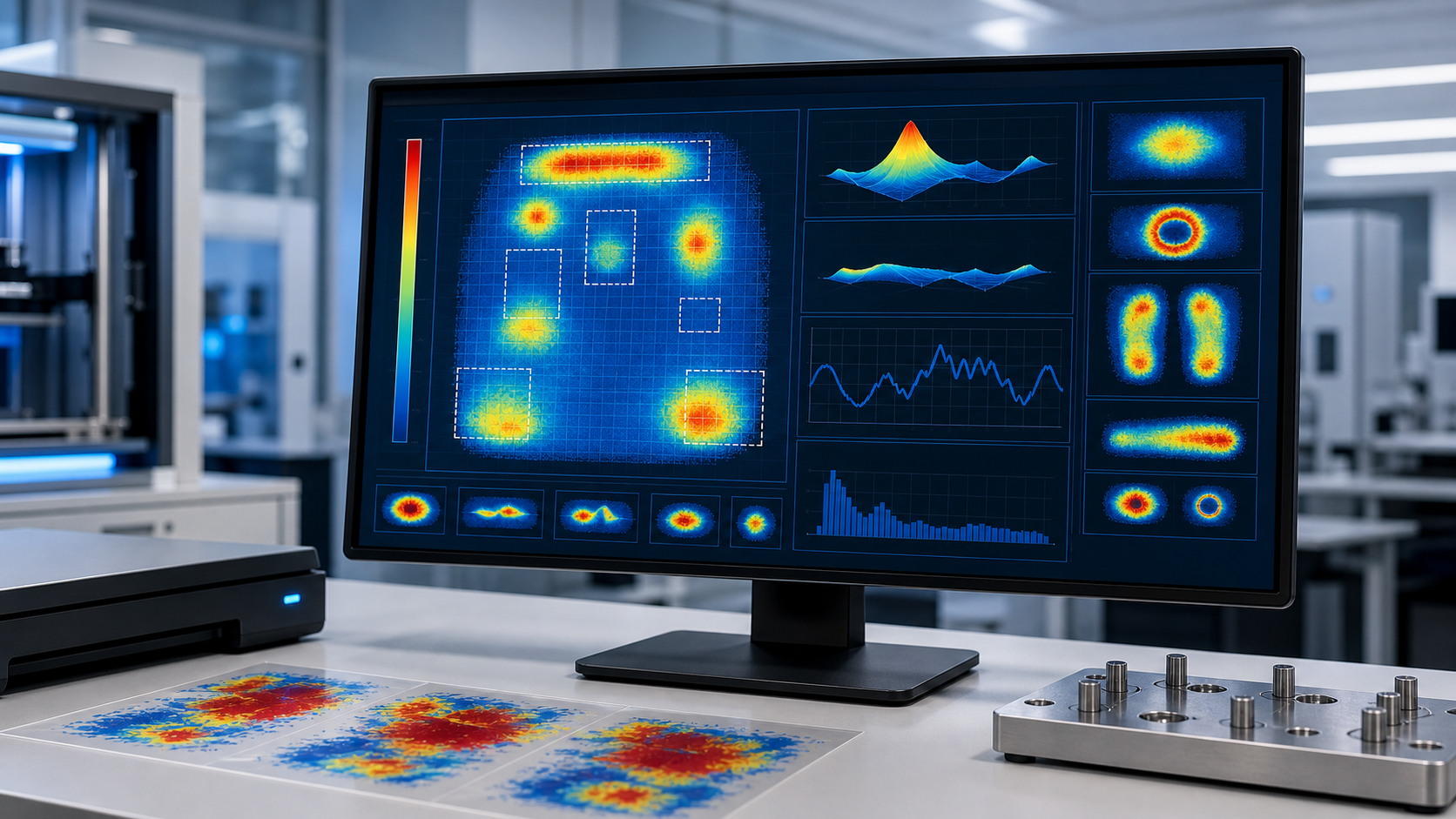

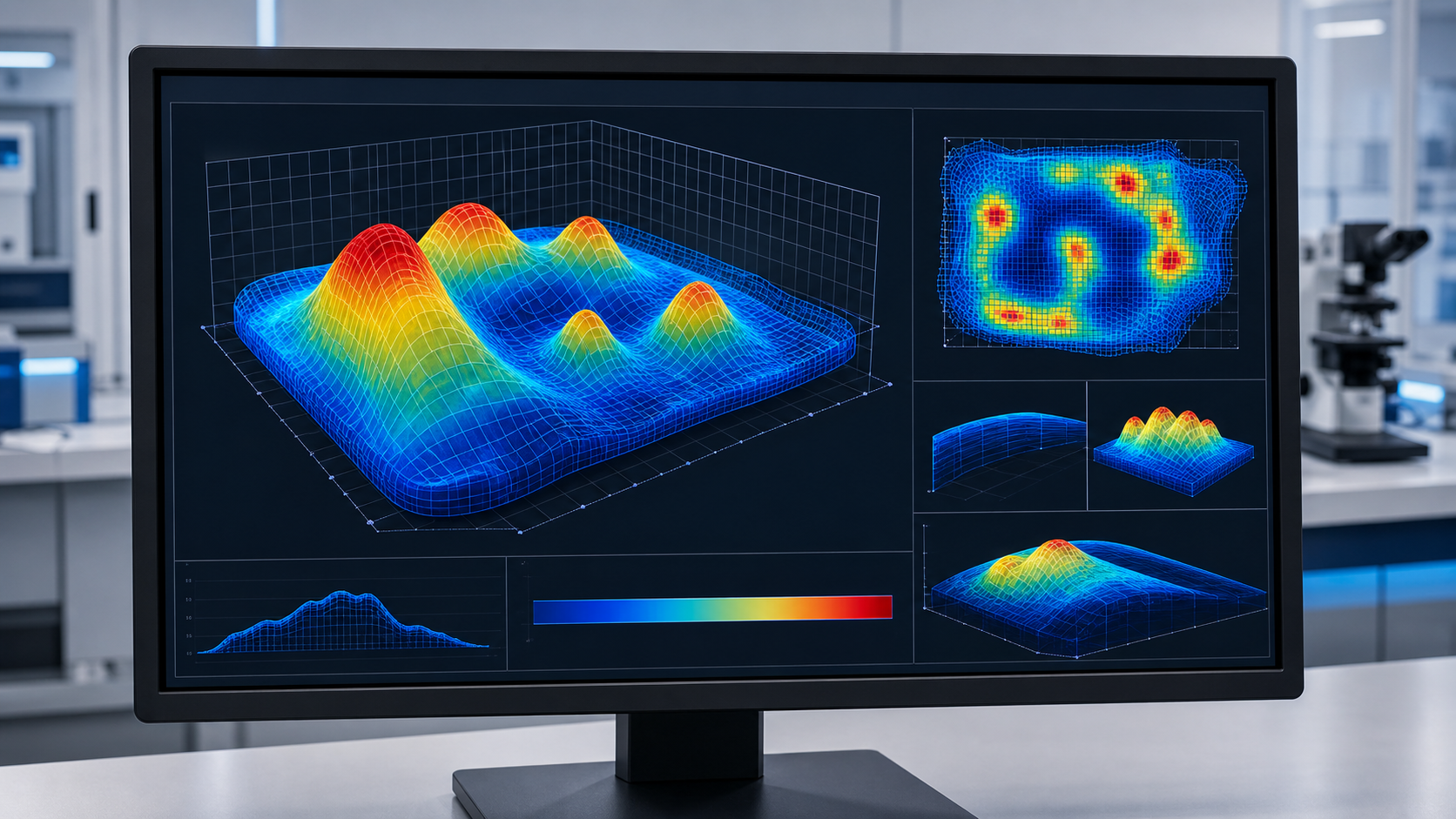

- 3D 이미지와 와이어프레임으로 압력 편차를 직관적으로 확인합니다.
- 데이터 출력 기능으로 결과를 문서화할 수 있습니다.
Workflow
Prescale 측정 이후 스캔과 조건 선택으로 분석합니다.
공정 중 Prescale을 사용해 압력 분포를 기록한 뒤, 전용 스캐너와 소프트웨어로 결과를 수치화하는 흐름입니다.

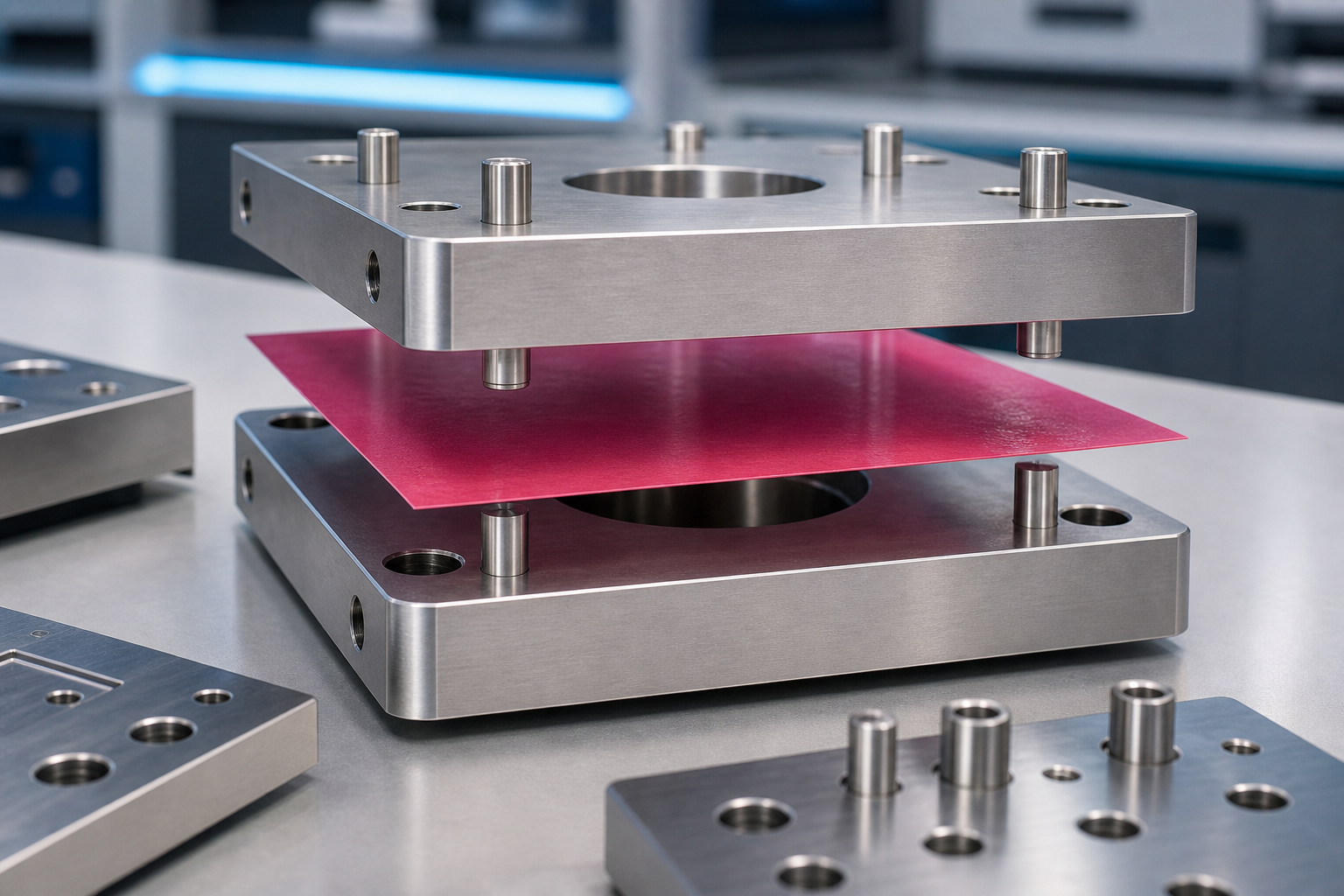

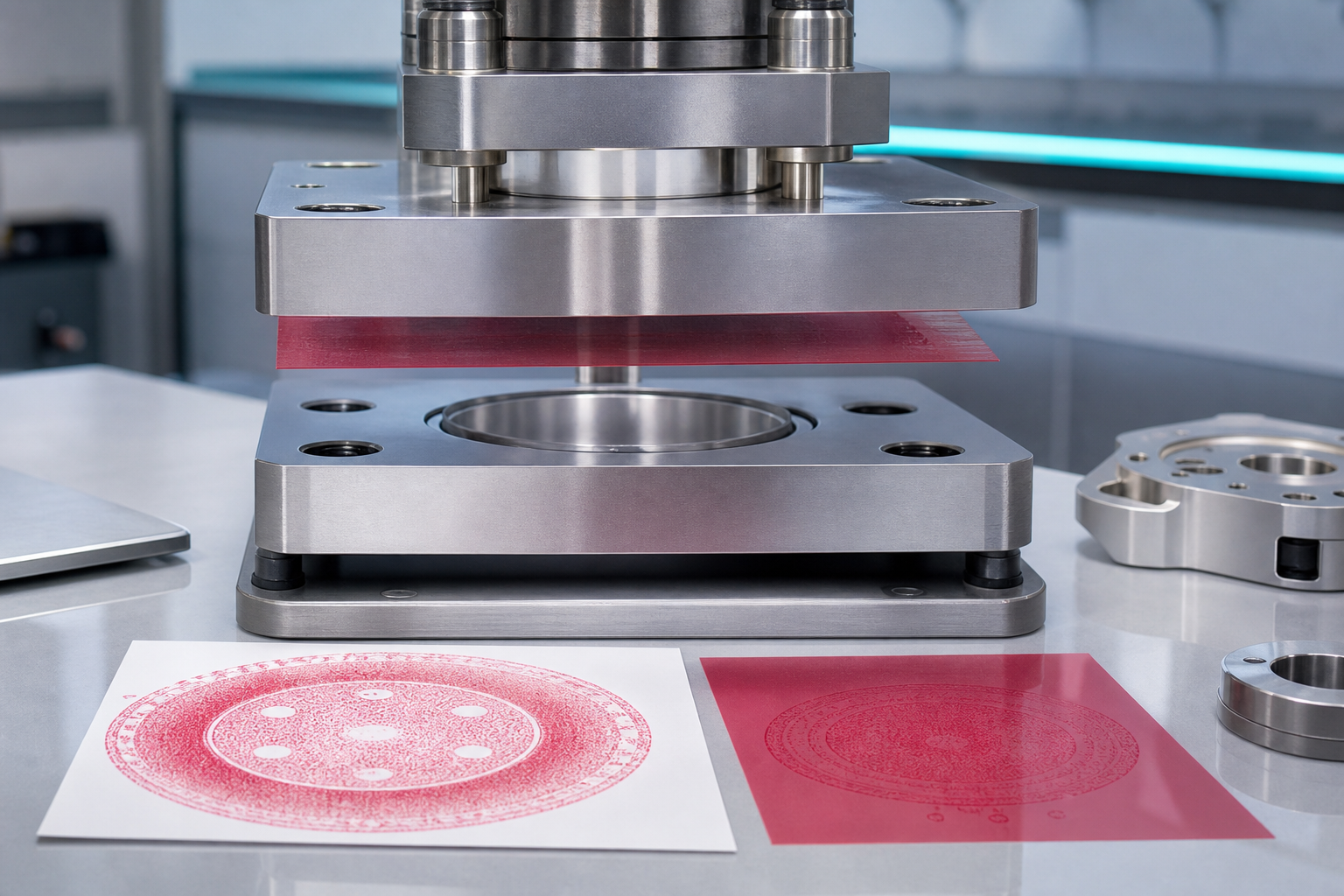

- Prescale을 측정 부위에 삽입하고 실제 압력을 가합니다.
- 발색된 Prescale을 꺼내 전용 스캐너로 스캔합니다.
- 측정 조건을 선택하고 압력값과 분포를 확인합니다.
- 필요 시 Excel 형식 데이터와 3D 분석 결과로 내보냅니다.
Specifications
FPD-8010E 주요 사양
Product name
FUJIFILM PRESSURE DISTRIBUTION MAPPING SYSTEM for PRESCALE
Model
FPD-8010E ver. 2.7.0.2
Main functions
Prescale image input, pressure distribution display, data output, 3D display, polar coordinate display
Scan size
Single 297mm x 210mm, maximum 891mm x 1050mm
Resolution
0.125mm, 0.25mm, 0.5mm, 1mm, 2mm sq. 선택
Recommended PC
Windows 8 / 8.1 / 10, CPU 2GHz 이상, Memory 2GB 이상 기준

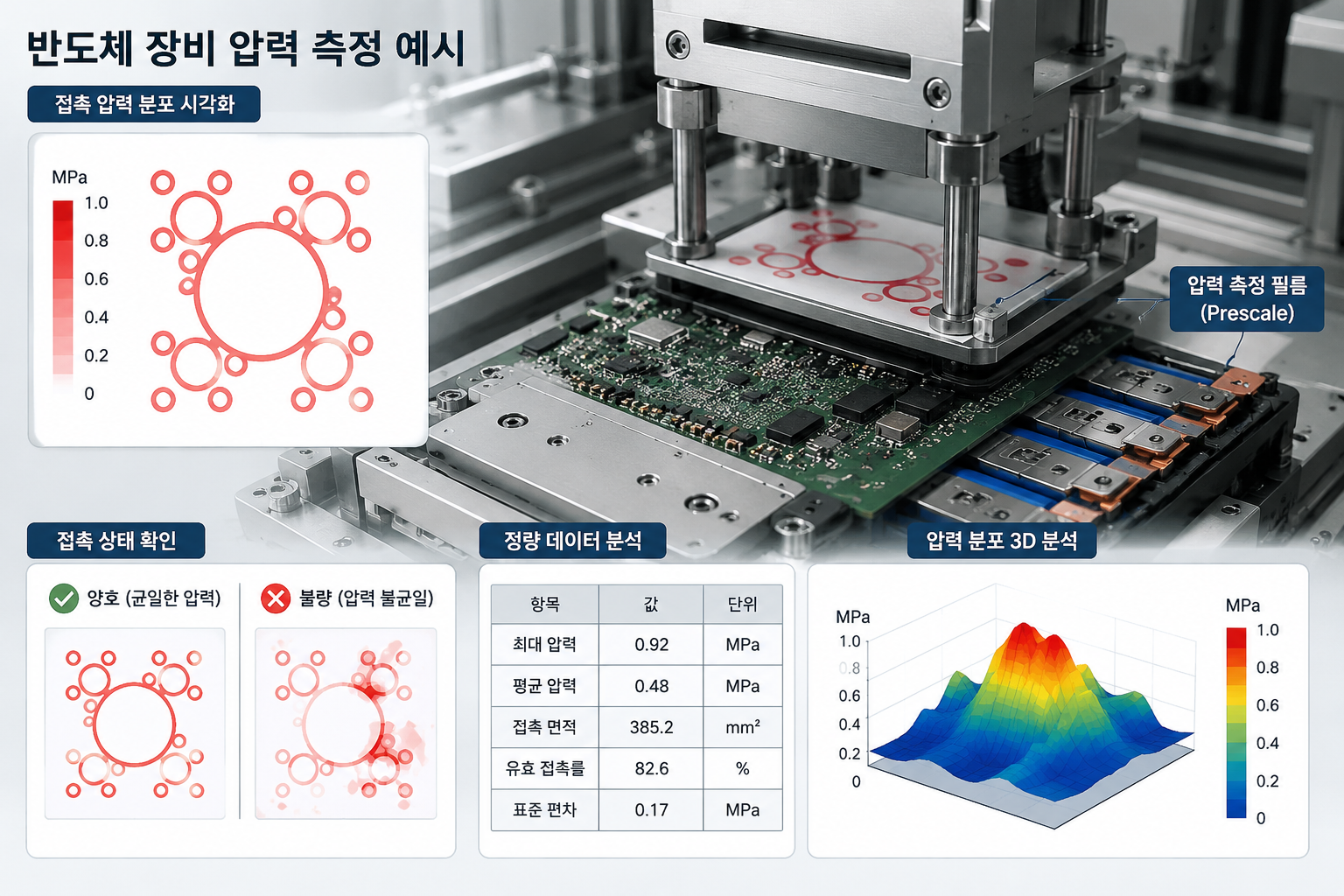

Use Cases
압력 분포를 설명하고 비교해야 하는 공정에 적합합니다.
Next Step
압력 분포를 보고서화가 필요한다면 FPD-8010E를 검토하세요.
측정 대상 크기, 필요한 해상도, 출력 데이터 형식, 사용 PC 환경을 기준으로 적용 가능 여부를 안내드리겠습니다.
