FUJIFILM Measurement Film Shop & Solution
측정 목적에 맞는 필름과 분석 시스템을 한곳에서 확인하세요.
전통적 방식의 PRESCALE 압력 측정필름부터 고온용·원형 타입 PRESCALE, 열·UV 측정필름과 프리스케일 분석 시스템까지 제품별 특징을 비교하고 상세 설명, 구매 또는 상담으로 바로 이동할 수 있습니다.
Prescale Film
Thermoscale Film
UVSCALE Film
Prescale Measurement System
Product Video
프리스케일 소개 영상을 페이지에서 바로 확인하세요.

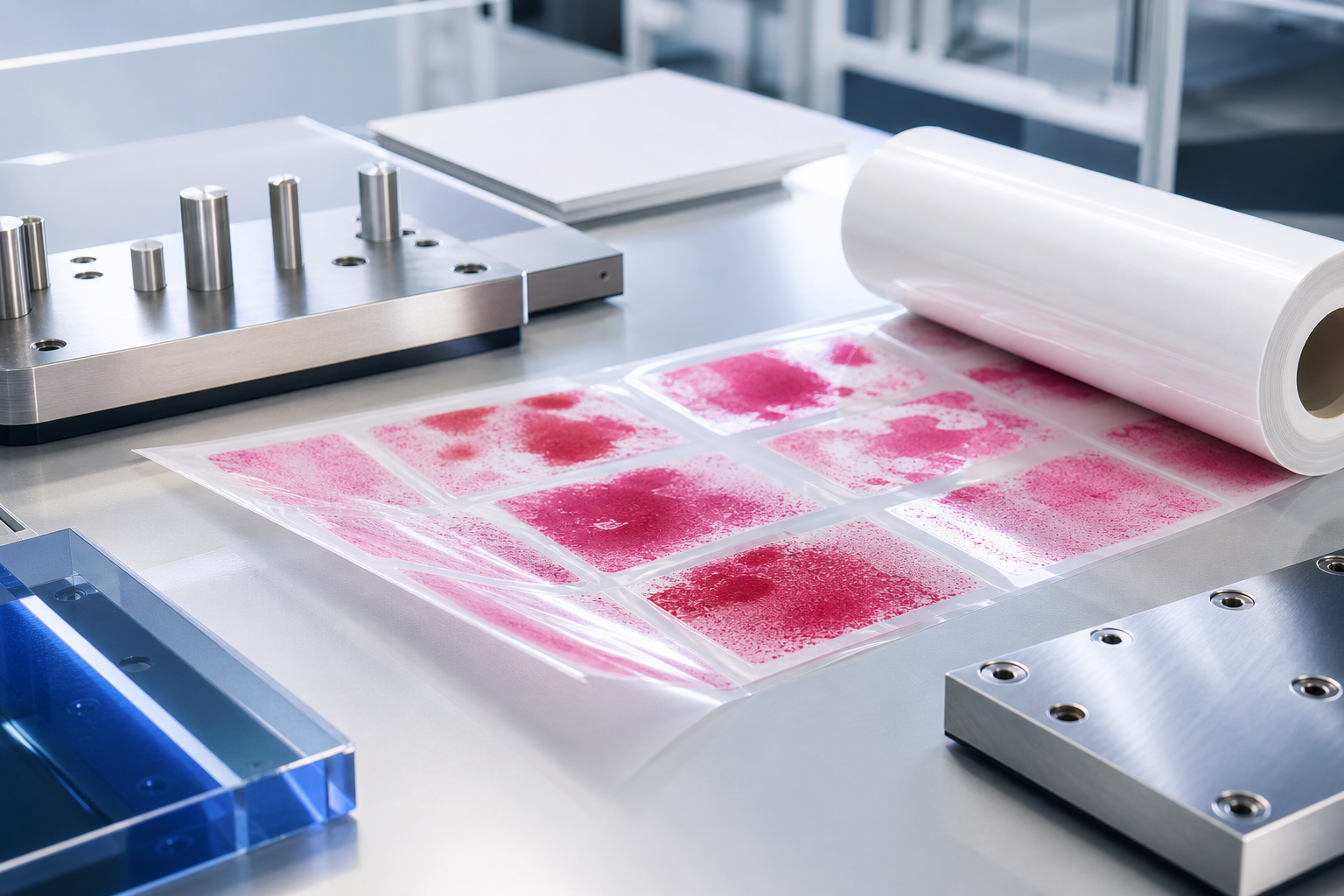

Measurement Film Line-up
측정하려는 대상과 공정 조건에 맞는 제품을 선택하세요.
PRESCALE
압력측정필름

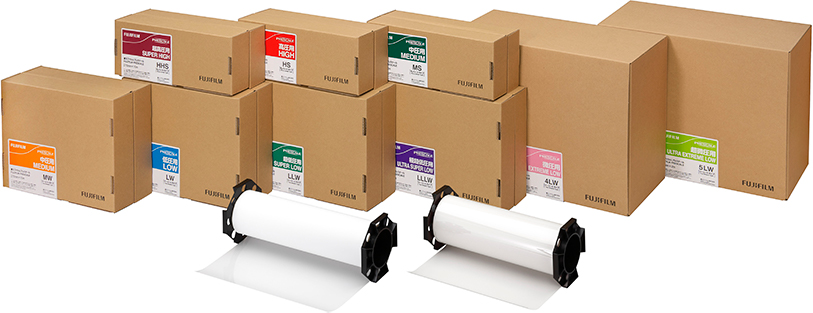

Prescale
접촉면의 압력 분포를 붉은 발색의 농도로 확인합니다.
자세히 보기
PRESCALE
고온용 압력측정필름

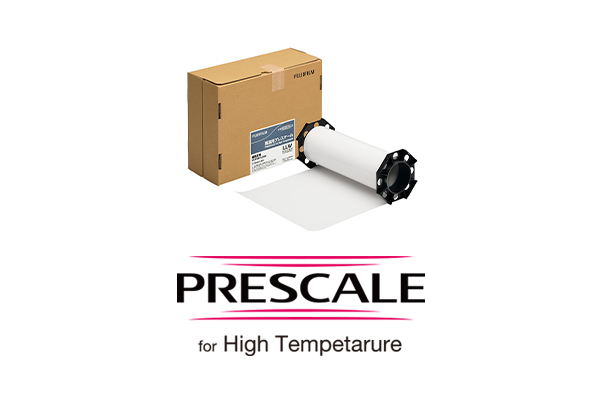

고온용 Prescale
열압착·히트실링처럼 열과 압력이 함께 작용하는 공정의 분포를 확인합니다.
자세히 보기
PRESCALE

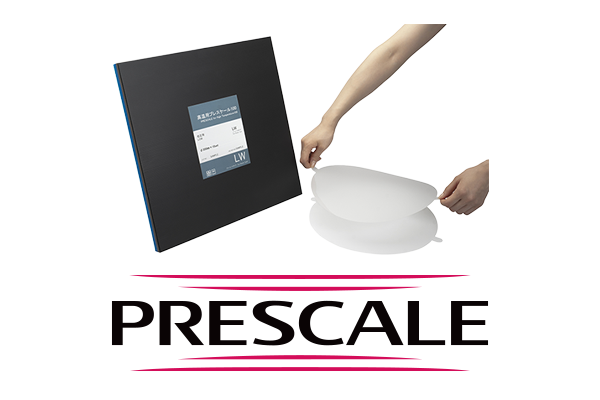

원형 압력측정필름
Round Prescale
반도체 웨이퍼, 원형 부품, 홀 주변, 실링·체결부의 압력 균일도를 확인합니다.
자세히 보기
PRESCALE
압력 이미지 분석 앱

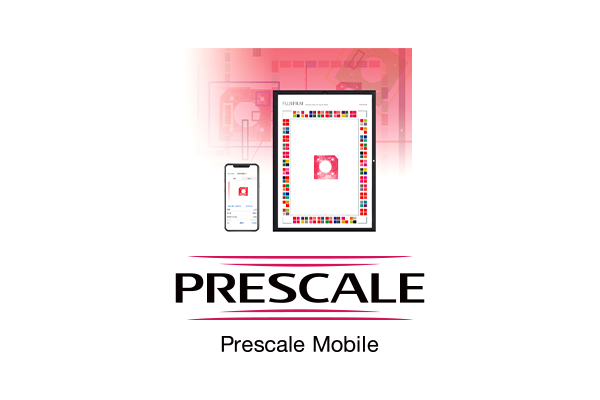

Prescale Mobile
스마트 기기로 발색 결과를 촬영해 압력값과 분포를 빠르게 확인합니다.
자세히 보기
PRESCALE
압력 이미지 분석 장치

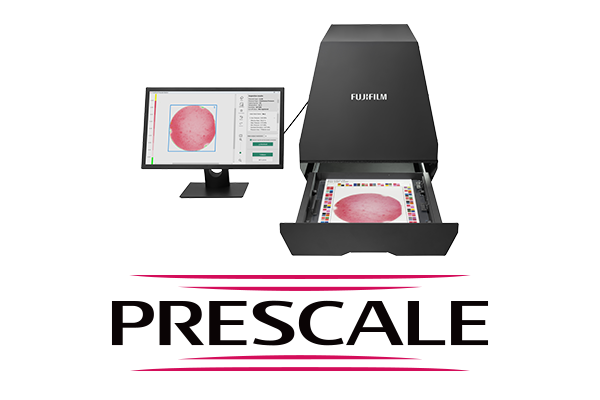

Prescale Station
카메라와 조명 환경을 표준화해 반복 검사의 압력 데이터를 분석합니다.
자세히 보기
PRESCALE
압력 분포 분석 시스템
FPD-8010E
전용 스캐너와 소프트웨어로 압력값, 단면, 3D 결과를 분석합니다.
자세히 보기
THERMOSCALE
열 분포 측정필름
Thermoscale
가열 공정의 열 분포와 온도 편차를 색상 변화로 확인합니다.
자세히 보기
UVSCALE
자외선 분포 측정필름
UVSCALE
자외선 조사량과 조사 균일도를 필름의 색 농도로 시각화합니다.
자세히 보기Pressure Measurement Film - Prescale
Prescale은 접촉면 전체의 압력 분포를 쉽게 확인할 수 있습니다.
FUJIFILM만의 고유 기술을 활용한 PRESCALE은 공정 중 불균형한 접촉, 압력, 조건 변경에 따른 전후 차이를 현장에서 이미지로 확인하는 데 적합합니다. 압력이 가해진 부분은 붉게 발색되고, 압력의 크기에 따라 농도가 달라집니다.
Main Industries
주요 사용 산업군
압력 분포와 접촉 균일도 확인이 필요한 제조·연구등 다양한 산업 현장에서 활용됩니다.
디스플레이·전자
라미네이션, 패널 압착, 스크린 인쇄 압력 확인
반도체·배터리
웨이퍼, 배터리 셀, 압착 공정의 균일도 확인
소재·필름·융착
롤, 와인딩, 초음파 융착, 접촉면 조건 확인
기계·항공
엔진, 기어, 금형, 조립 부품의 접촉 압력 확인
의료·포장·인쇄
인체공학, 포장 하중, 인쇄·스퀴지 압력 확인

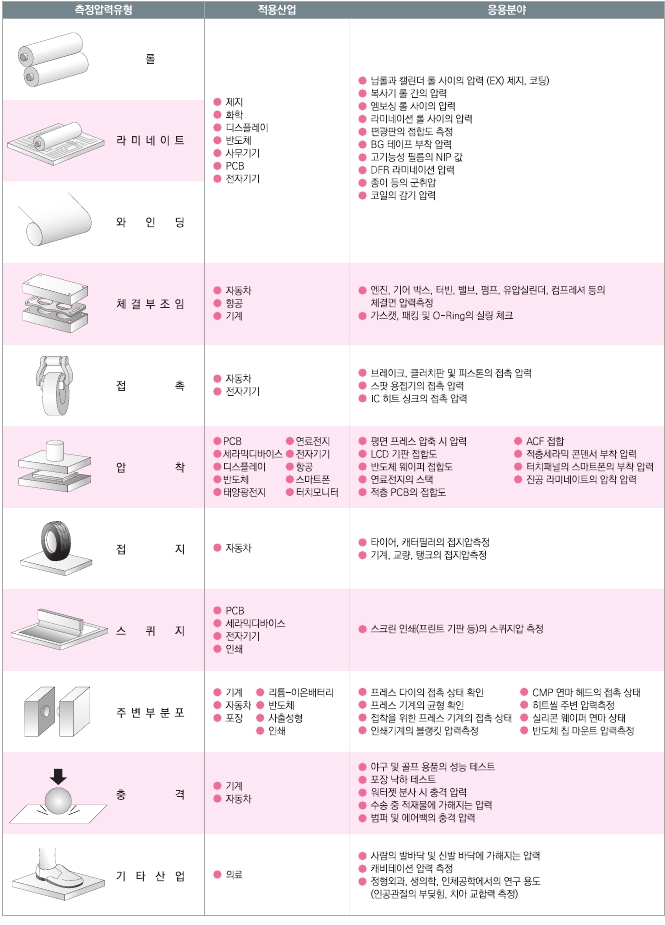

주요 산업군 이미지 자료 보기

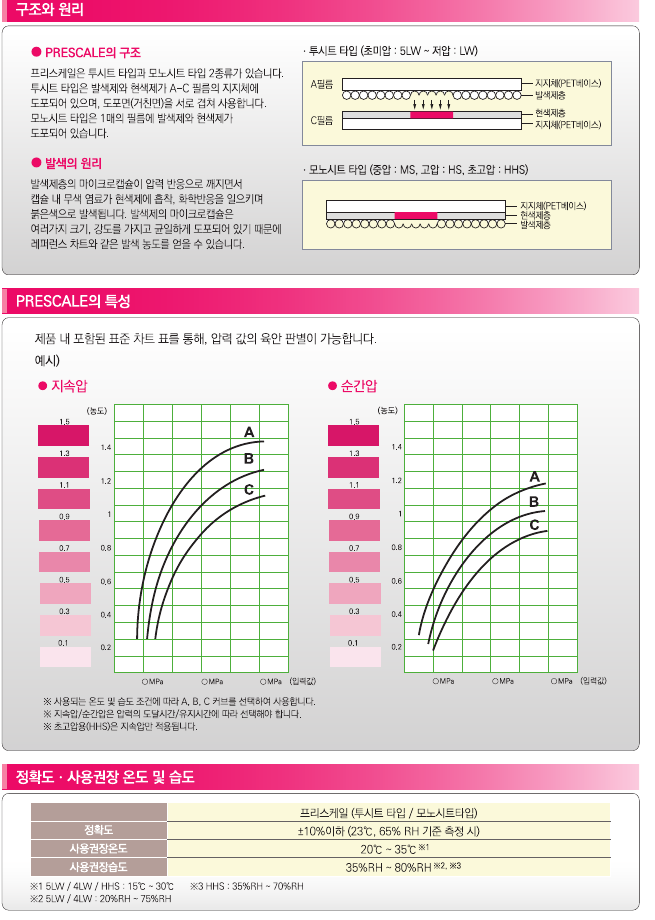

Structure and Principle
마이크로캡슐이 압력에 의해 반응하여 붉은 색을 형성합니다.
2매(W) 타입은 발색제층과 현색제층이 각각 도포된 A필름과 C필름을 마주 보게 사용하며, 1매(S) 타입은 한장의 필름 위에 발색제층과 현색제층이 함께 도포되어 있습니다. 압력이 가해지면 발색제층의 마이크로캡슐이 파괴되며 무색염료가 현색제층과 반응해 붉게 발색됩니다.
- 2매 타입: A 필름과 C 필름을 겹쳐 사용
- 1매 타입: 단일 필름으로 간편하게 측정
- 색 농도는 압력 크기와 조건에 따라 달라짐
Main Specifications
측정 조건을 먼저 확인한 뒤 필름 타입을 선택합니다.
예상 압력 범위, 측정 시간, 온도·습도 조건을 함께 확인해 적합한 필름 타입을 선택합니다.
Product name / Model
Prescale (Two-sheet type / Mono-sheet type) 총 8종
Pressure range
0.006-300 MPa 범위에서 제품 타입별 대응
Precision
±10% 이하 (23°C, 65% RH, 농도계 측정 기준)
Recommended temperature
일반 권장 20°C-35°C, 일부 타입은 별도 조건 적용
Recommended humidity
일반 권장 35% RH-80% RH, 타입별 권장 범위 확인 필요
Prescale Line-up
압력 범위와 사용 조건에 맞춰 타입을 선택합니다.
일반 Prescale, 고온용 Prescale, Round Prescale을 측정 형상과 공정 조건에 맞춰 검토합니다.
Application Examples
품질을 확인해야 하는 다양한 공정에 적용할 수 있습니다.
롤, 라미네이트, 체결, 압착, 접지, 스퀴지, 충격 조건처럼 접촉 품질이 중요한 곳에 적용할 수 있습니다.
롤·라미네이트
롤러 닙 압력, 라미네이션 압력, 코팅·필름 공정의 균일도를 확인합니다.
디스플레이·전자부품
패널 압착, PCB 접합, 스크린 인쇄, 터치패널 부착 압력을 확인합니다.
자동차·접지
타이어 접지, 브레이크, 가스켓, O-Ring 실링 상태를 비교합니다.
반도체·배터리
웨이퍼, 배터리 셀, 압착 장비의 접촉 균일도와 국부 압력을 확인합니다.
기계·금형·체결
엔진, 기어, 금형, 클램프, 조립 부품의 압력 집중을 확인합니다.
포장·인쇄·융착
스퀴지, 열압착, 초음파 융착, 포장 하중처럼 품질 편차가 발생하는 구간에 적용합니다.

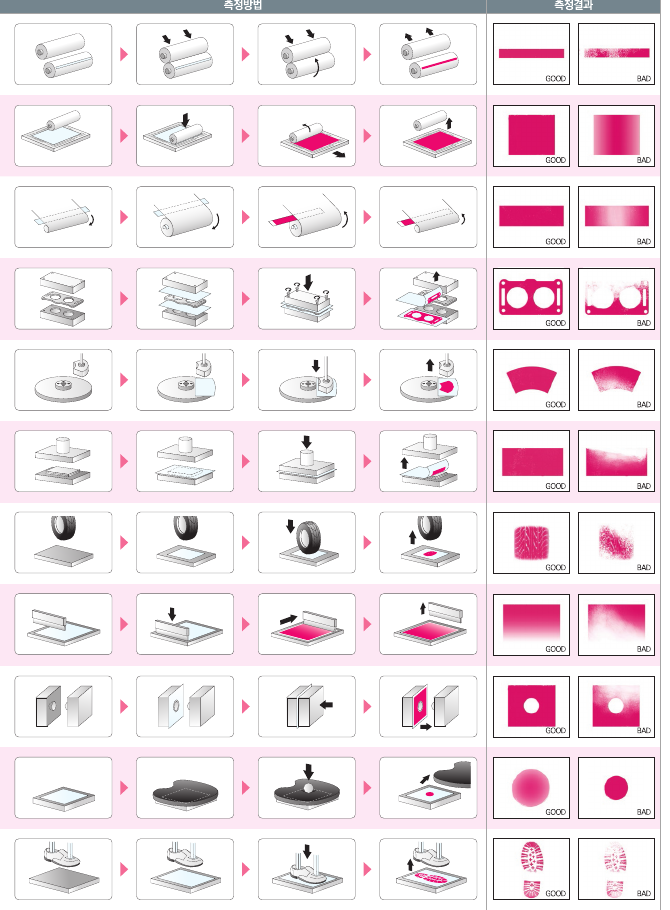

Measurement Flow
준비, 삽입, 발색, 분석까지 현장에서 바로 설명되는 흐름
현장에서 측정 목적과 결과 활용 방식까지 함께 설명할 수 있도록 단계별로 구성했습니다.
필름 준비
측정 부위 형상에 맞춰 필요한 크기로 Prescale을 자릅니다.
측정 위치 삽입
측정할 면 사이에 필름을 넣고 실제 공정 조건과 동일하게 압력을 가합니다.
발색 결과 확인
붉은 발색 위치와 농도로 압력 집중과 접촉 불균일을 확인합니다.
정량 분석
필요 시 FPD-8010E, Mobile, Station으로 압력값과 분포를 데이터화합니다.
측정 흐름 이미지 자료 보기
Measurement System
Prescale 결과를 분석 시스템으로 수치화합니다.
이미지 확인에서 끝내지 않고 압력값, 하중, 면적, 단면 분포, 3D 표시까지 필요한 경우 측정프로그램을 함께 제안합니다.
Thermoscale & UVSCALE
열과 자외선 분포도 같은 방식으로 시각화합니다.
Thermoscale은 열 분포와 온도 편차를 색상과 농도 변화로 확인하고, UVSCALE은 200-420nm 범위의 UV 조사 분포를 필름 색 농도로 시각화합니다. 균일도 확인이 필요한 장비 세팅과 공정 검증에 활용할 수 있습니다.

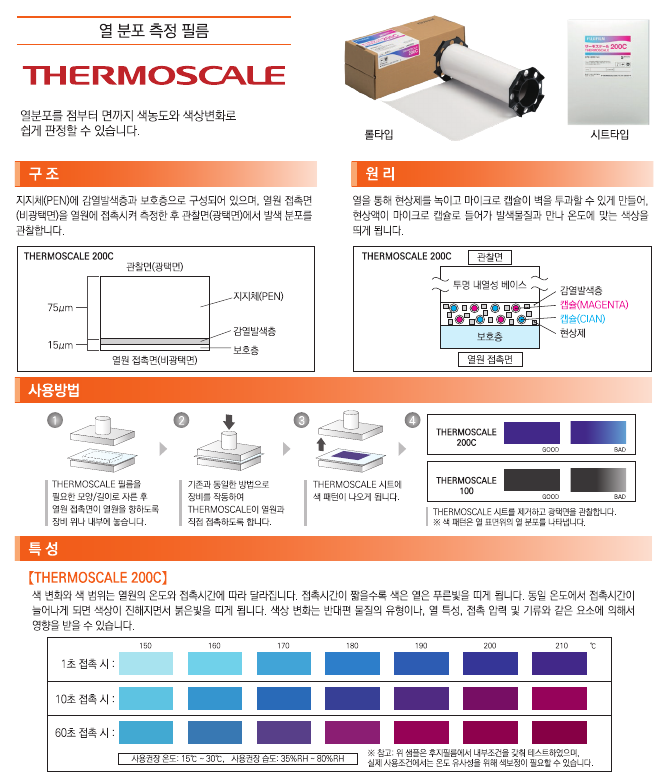

Thermoscale
열압착, 라미네이션, 롤 공정의 온도 분포와 편차를 색상 변화로 확인합니다.
UV DistributionUVSCALE

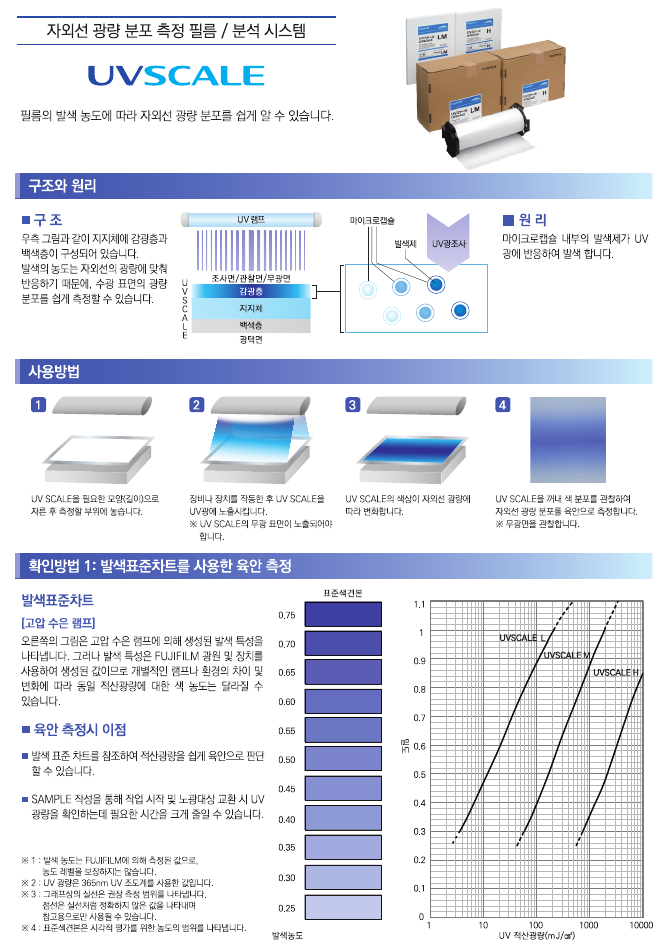

자외선 조사량과 조사 균일도를 필름 발색 농도로 시각화합니다.
Thermoscale / UVSCALE 자료 이미지 보기
FAQ
구매 전과 사용 중 자주 확인하는 질문
제품 선택과 사용 조건을 검토할 때 자주 확인하는 내용을 정리했습니다.
Prescale의 가장 큰 특징은 무엇인가요?
압력이 가해진 위치가 붉게 발색되어 압력 범위와 강도를 눈으로 확인할 수 있습니다. 얇은 필름 형태라 가위로 잘라 다양한 평면 형상에 적용할 수 있습니다.
Prescale 타입은 어떻게 구분하나요?
측정하려는 압력 범위에 따라 여러 타입으로 나뉩니다. 제품 코드의 W는 2매 타입, S는 1매 타입을 의미하며, 롤 타입과 사전 절단된 Prescale Sheets가 있습니다.
사용 환경의 온도와 습도는 중요한가요?
권장 조건은 제품 타입마다 다릅니다. 일반적으로 20-35°C, 35-80% RH 범위를 기준으로 보며, 권장 범위를 벗어나면 절대 압력값의 정밀도가 낮아질 수 있어 압력 균형 확인 용도로 보는 것이 좋습니다.
물이나 오일이 있는 환경에서 사용할 수 있나요?
필름이 물, 알코올, 오일 등 용제와 직접 접촉하면 정밀 측정이 어렵습니다. 필요한 경우 비닐백 등으로 완전히 밀봉해 화학 코팅면이 액체와 닿지 않게 보호한 사례가 있습니다.
압력이 비스듬히 가해지거나 마찰이 있는 경우도 측정할 수 있나요?
Prescale은 필름에 수직으로 압력이 가해지는 조건을 기준으로 설계되었습니다. 비스듬한 압력이나 문지르는 마찰 조건은 정확한 결과를 내기 어렵습니다.
한 번 사용한 필름을 다시 사용할 수 있나요?
이미 발색된 부분은 원래 상태로 돌아가지 않으므로 반복 사용은 불가능합니다. 발색되지 않은 다른 영역은 조건에 따라 사용할 수 있습니다.
측정 결과를 수치 데이터로 남길 수 있나요?
Prescale Mobile, Prescale Station, FPD-8010E 같은 분석 도구를 이용하면 압력값, 분포, 하중, 면적 데이터를 디지털화하고 저장·내보내기할 수 있습니다.
보관 시 주의할 점은 무엇인가요?
직사광선을 피하고 서늘하고 어두운 곳에 보관해야 합니다. 제품 박스 라벨의 사용기한이 지나면 품질이 보장되지 않으며, 감도가 낮아져 표준 차트와 비교가 어려워질 수 있습니다.
Buy & Inquiry
Prescale 구매와 측정필름 상담
제품 구매는 스마트스토어에서 확인하고, 공정 조건별 제품 추천과 분석 장비 상담은 문의하기로 남겨주세요.
