FUJIFILM Prescale Station
압력 측정한 데이터 값을 안정적으로 디지털화합니다.

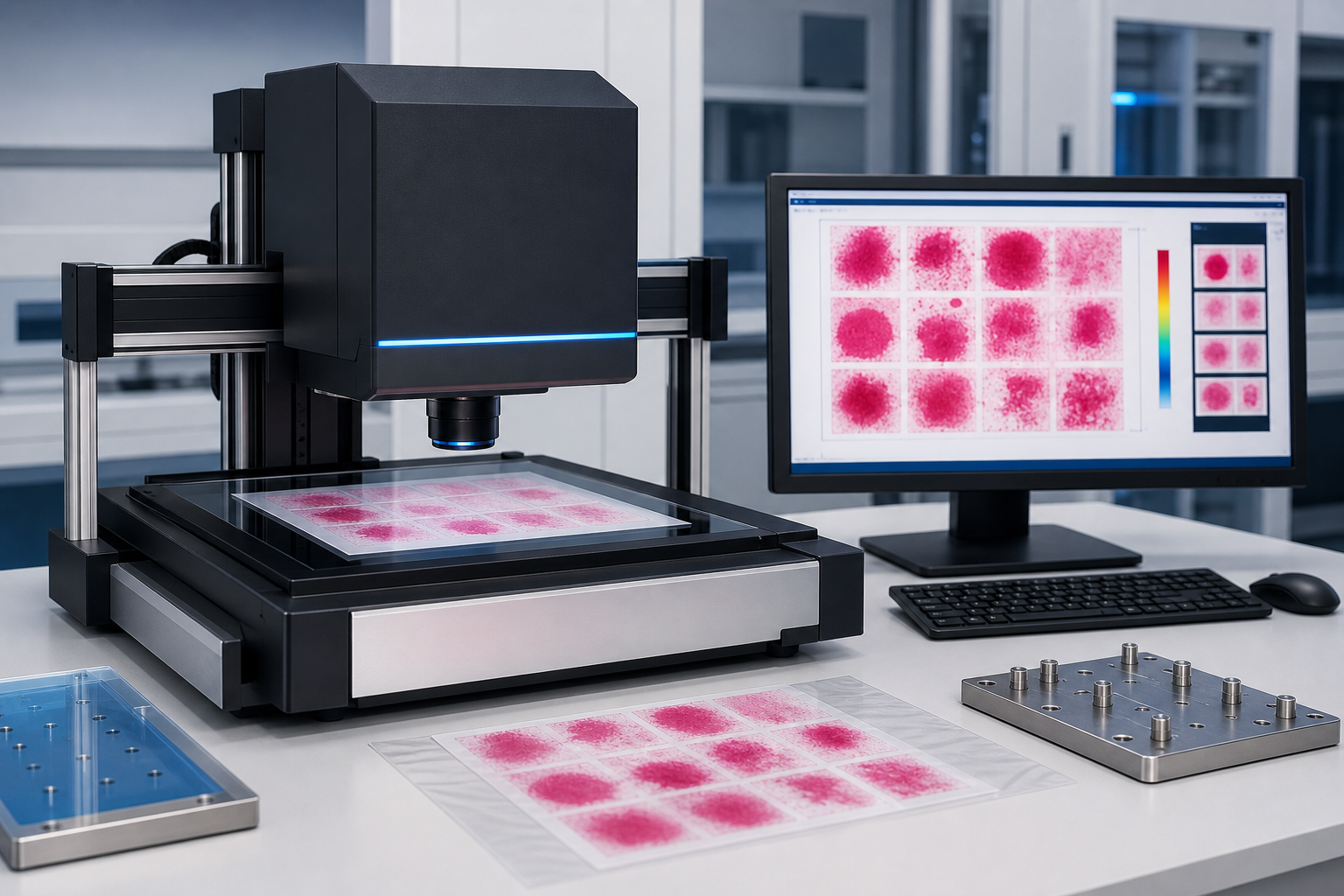

Prescale Station은 FA 카메라와 LED 조명을 이용해 Prescale 결과를 PC에서 효율적으로 정량화하고 분석하는 설치형 압력 이미지 분석 시스템입니다.
FA Camera
LED Lighting
Auto Judgment
Traceability
Pressure Image Analysis System
반복적인 검사에서 흔들림을 줄이고, 안정적인 압력 판정 결과를 기록합니다.

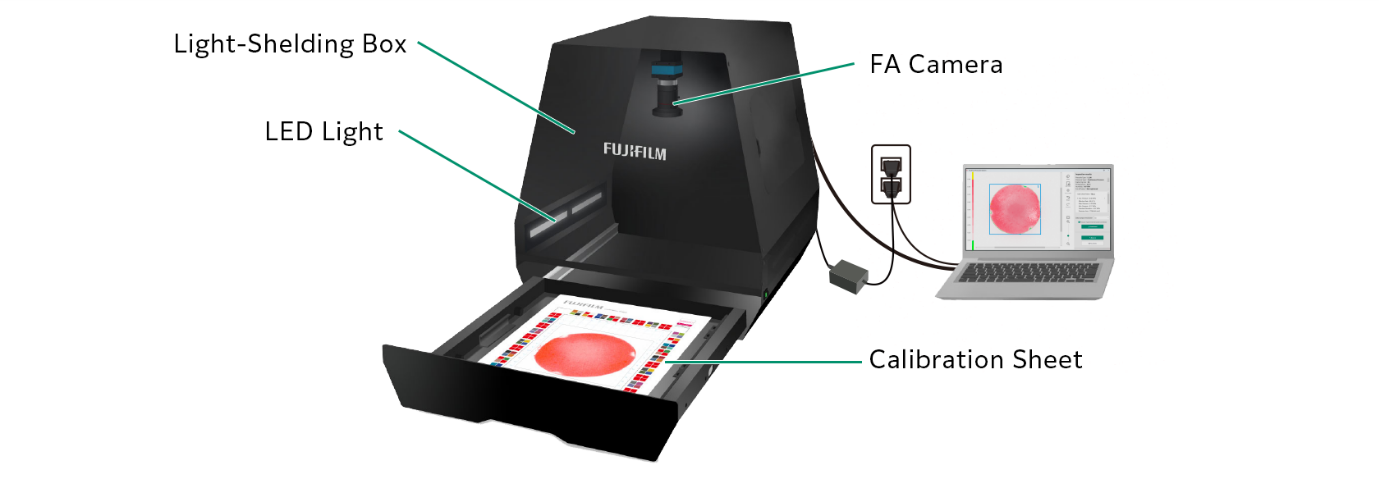

Prescale Station은 차광 구조를 포함한 FUJIFILM 고유의 광학 설계를 사용해 안정적이고 정확한 Prescale 판독을 지원합니다.
High Precision
전용 광학 구조와 조명으로 안정적 판독
Auto Frame
발색 영역에 검사 프레임 자동 지정
Pass / Fail
기준 범위에 따른 자동 판정 지원
Why Station
검사 효율, 품질 개선, 추적성을 함께 가져갑니다.
Efficiency
압력 측정 후 검사 업무를 표준화해 작업 시간을 줄입니다.
Quality
분석 결과를 활용해 제품 품질 개선에 연결합니다.
Stability
정기 압력 검사로 안정적인 품질 관리를 지원합니다.
Traceability
검사 결과 저장으로 이력 관리가 쉬워집니다.
Inspection Workflow

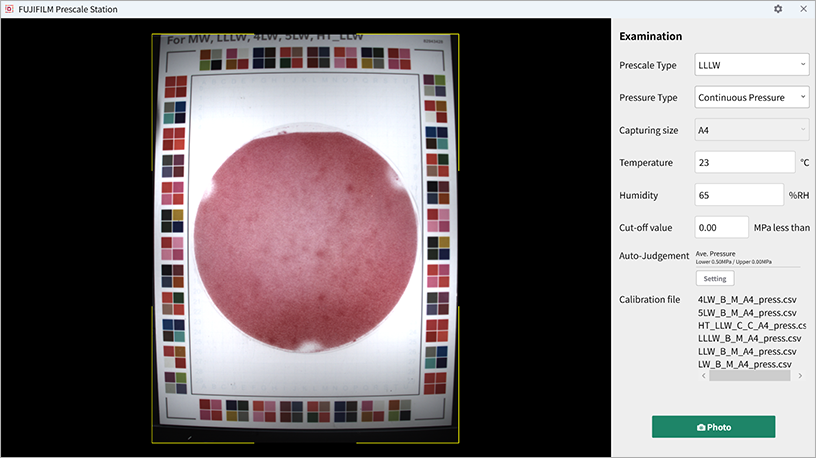

Prescale을 읽고, 분석하고, 기준에 따라 판정합니다.
고정형 측정 장비와 전용 소프트웨어를 함께 사용해 동일한 조건에서 반복 검사하기 좋습니다.
- 측정한 Prescale을 Reading Unit에 배치합니다.
- FA 카메라와 LED 조명으로 이미지를 안정적으로 읽습니다.
- 검사 영역과 판정 기준을 적용해 결과를 확인합니다.
- 압력 데이터와 판정 결과를 저장해 이력 관리에 활용합니다.
Specifications
Prescale Station 주요 사양입니다.
사용가능한 PRESCALE 라인업은 지속적으로 업데이트 되며, 적용 가능 타입은 상담 시 확인합니다.
Product name
FUJIFILM Prescale Station
License period
영구라이선스
Applicable Prescale
LW, LLW, LLLW, 4LW, 5LW, 고온용 Prescale 200 LLW 등
Main functions
Pressure measurement, Auto Judgement, Data Storage 등
Readable size
A4 기준
Size / weight
약 W50 x H52 x D50cm, 약 27kg
Station vs Mobile
휴대성은 Mobile, 반복성과 안정성은 Station이 유리합니다.
OS
Station: Windows / Mobile: iOS
Camera
Station: FA camera / Mobile: Built-in mobile device camera
Installation type
Station: Installed / Mobile: Portable
Storage
Station: PC 저장 / Mobile: iOS 장치 저장 및 Cloud 연동 가능
Next Step
정기 검사 기준과 판정 방식이 필요하다면 Station을 검토하세요.
대상 필름 타입, 측정 빈도, 판정 기준, PC 환경을 알려주시면 적용 가능 여부를 안내드리겠습니다.
