프레스 공정
ACF 압착, Heat Seal, 배터리·태양광 공정처럼 압착면 전체의 열 분포를 확인합니다.
FUJIFILM Thermoscale
열 분포와 온도 편차를 색상으로 확인합니다.

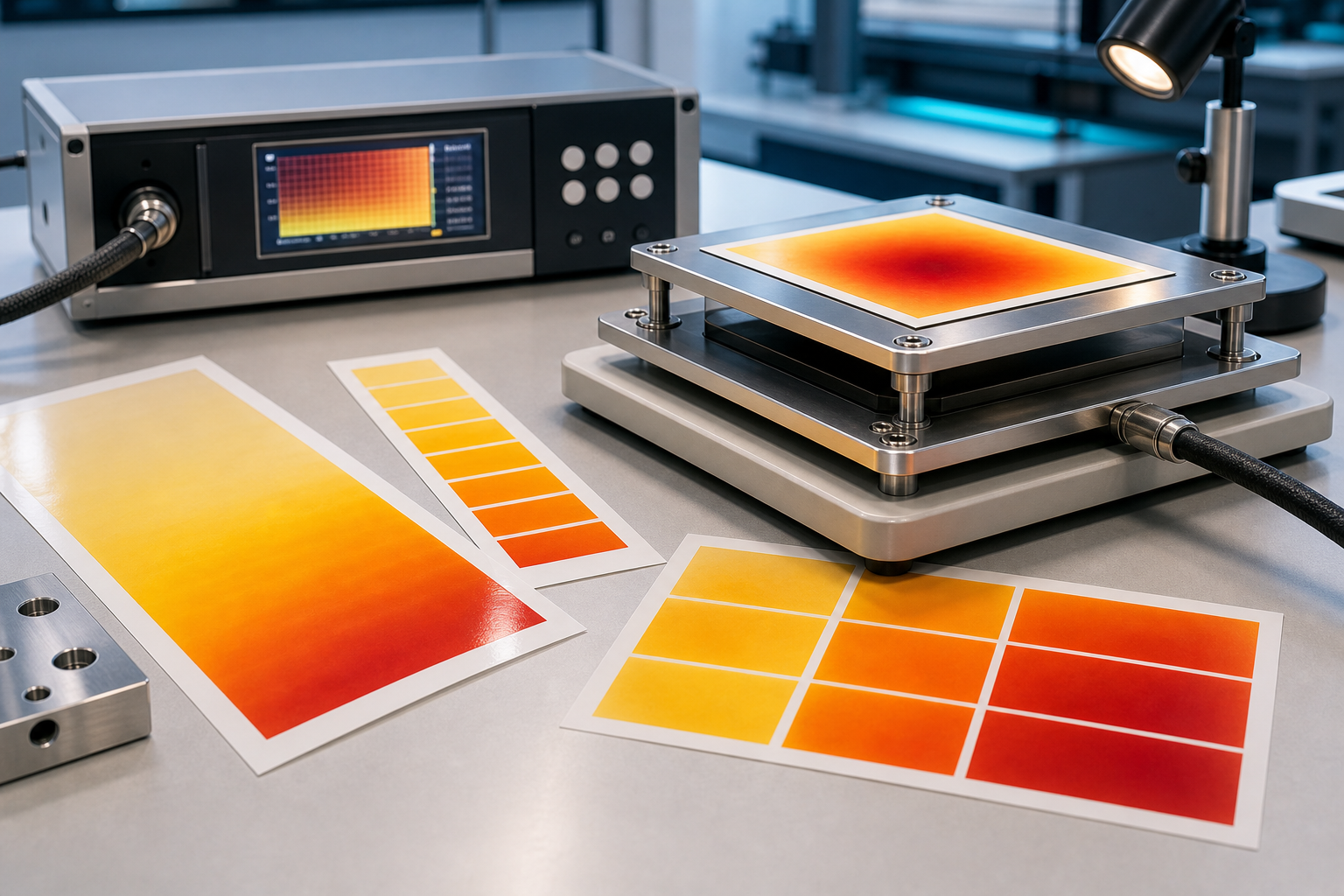

Thermoscale은 가열 공정에서 보이지 않던 열 분포를 필름 표면의 색상과 농도 변화로 보여주는 열 분포 측정필름입니다.
150-210°C
Roll / Sheet
Heat Seal · Lamination
Product Video
Thermoscale 소개 영상을 페이지에서 바로 확인하세요.
Heat Distribution Measurement Film
열이 발생하는곳의 한 점이 아니라, 면 전체의 열 분포를 봅니다.
Thermoscale은 열이 닿는 영역의 색 농도와 색조가 달라지는 원리를 이용합니다. 공정 조건 변경 전후, 장비 좌우 편차, 열압착·롤·라미네이션 공정의 균일도를 빠르게 비교할 수 있습니다.
Surface
면 전체의 열 분포를 한눈에 확인
150-210°C
고온의 열분포 확인.
One-time
발색 결과를 기준으로 조건 비교
Structure and Principle

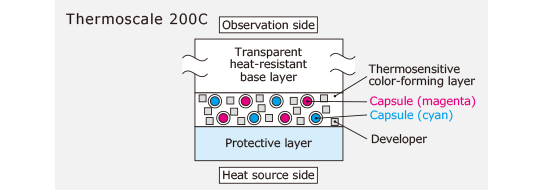

열에 반응하는 감열층이 색상 패턴을 만듭니다.
베이스 필름 위에 감열 발색층과 보호층이 구성되어 있습니다. 열이 가해지면 현상제가 녹고 마이크로캡슐 벽을 통과해 발색 물질과 반응하면서 색이 나타납니다.
- 광택이 없는 면을 열원에 접촉시키고, 광택면에서 결과를 관찰합니다.

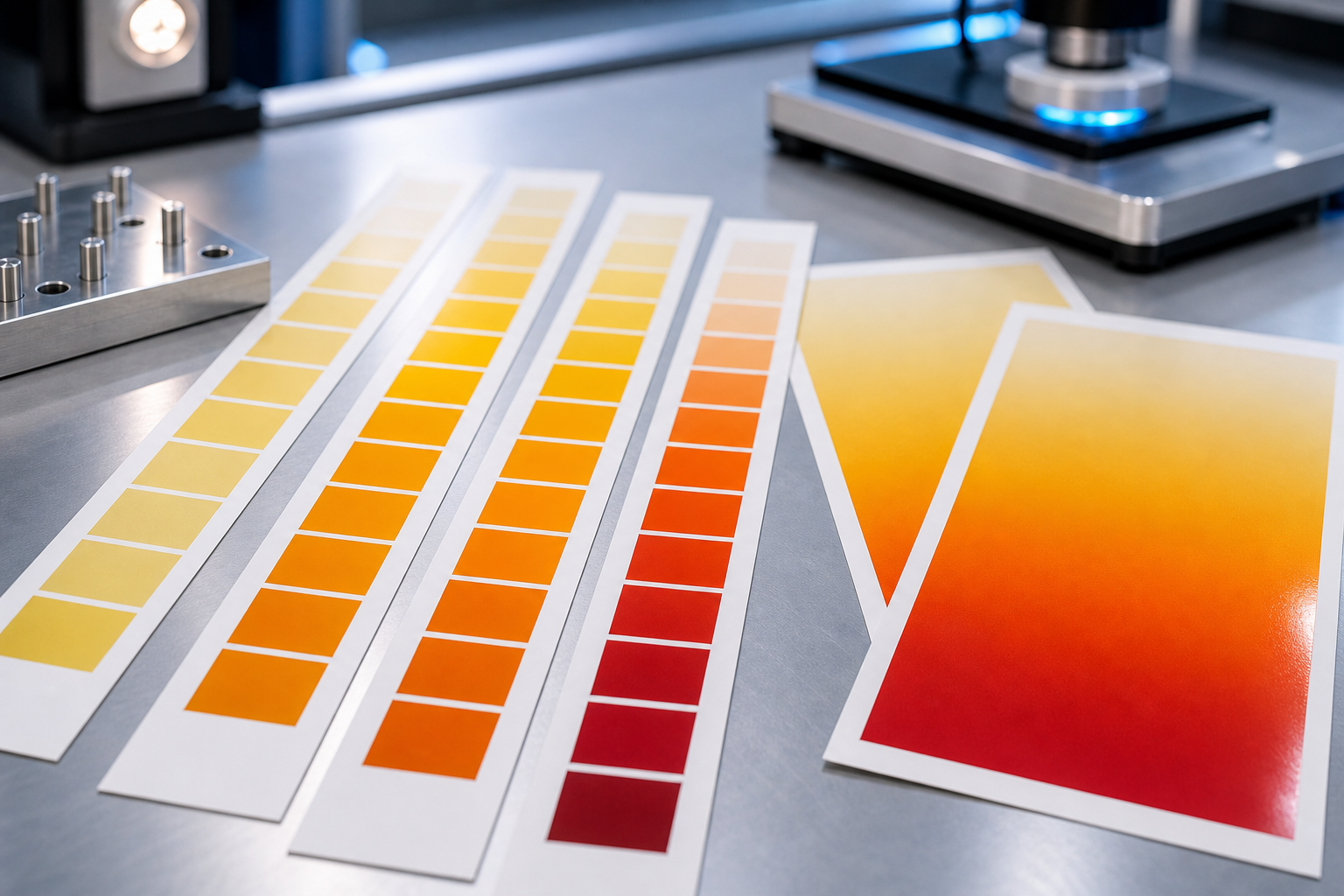

- 색 농도와 색조로 열 분포와 상대적인 온도 편차를 확인합니다.
- 접촉 시간, 재질, 압력, 바람 등의 조건에 따라 사용 가능한 온도 범위가 달라질 수 있습니다.
Specifications
Thermoscale 200C
150°C-210°C, PEN 베이스, 두께 0.09mm, 롤 270mm x 5m
Measurement note
접촉 시간과 공정 조건에 따라 발색 농도가 달라지므로 동일 조건 비교가 중요합니다.
How to Use
자르고, 넣고, 가열하고, 꺼내서 색 분포를 확인합니다.
사용 흐름은 Prescale과 비슷하지만, Thermoscale은 열원과 접촉하는 면과 관찰면을 구분하는 것이 중요합니다.
- 측정 부위에 맞춰 필름을 필요한 크기로 자릅니다.
- 측정 위치에 필름을 삽입하거나 부착합니다.
- 실제 공정 조건으로 열을 가하고 필름을 꺼냅니다.
- 표준 샘플 또는 기준 결과와 비교해 열 분포를 판단합니다.
Applications
열이 균일해야 하는 압착, 롤, 건조 공정에 활용합니다.
문서의 적용 분야를 국내 상담에서 바로 이해할 수 있는 공정 단위로 정리했습니다.

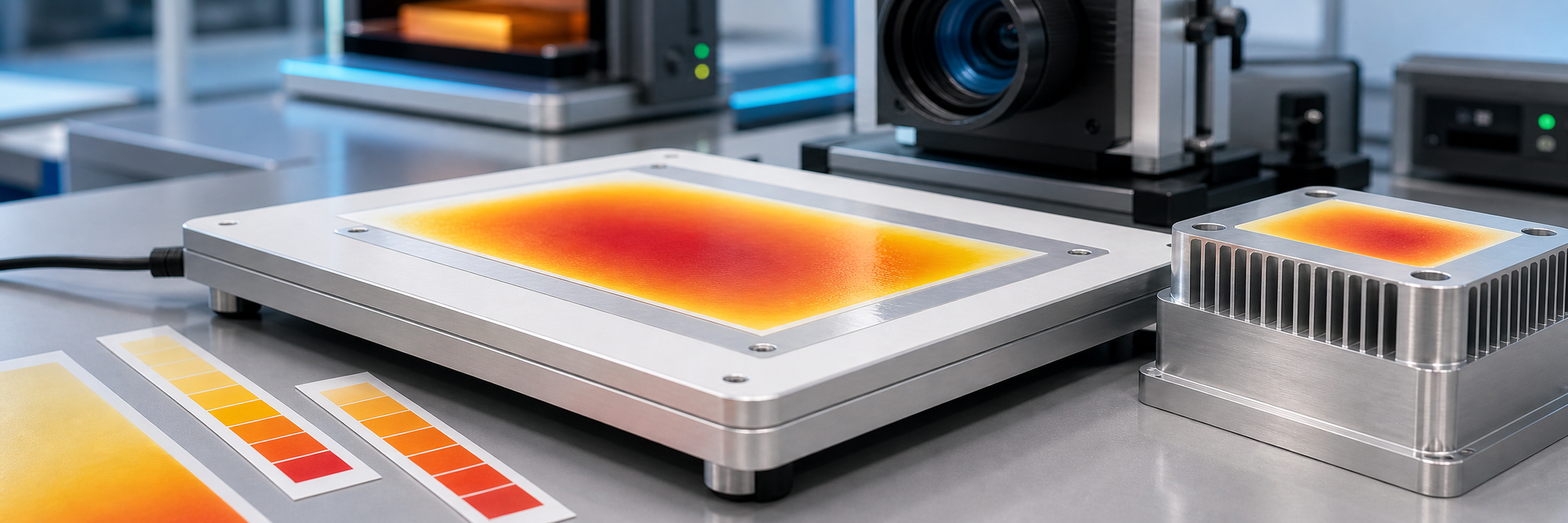

라미네이션 공정
보호필름, 인쇄 기판, 태양광 패널 라미네이션에서 좌우 온도 편차를 비교합니다.

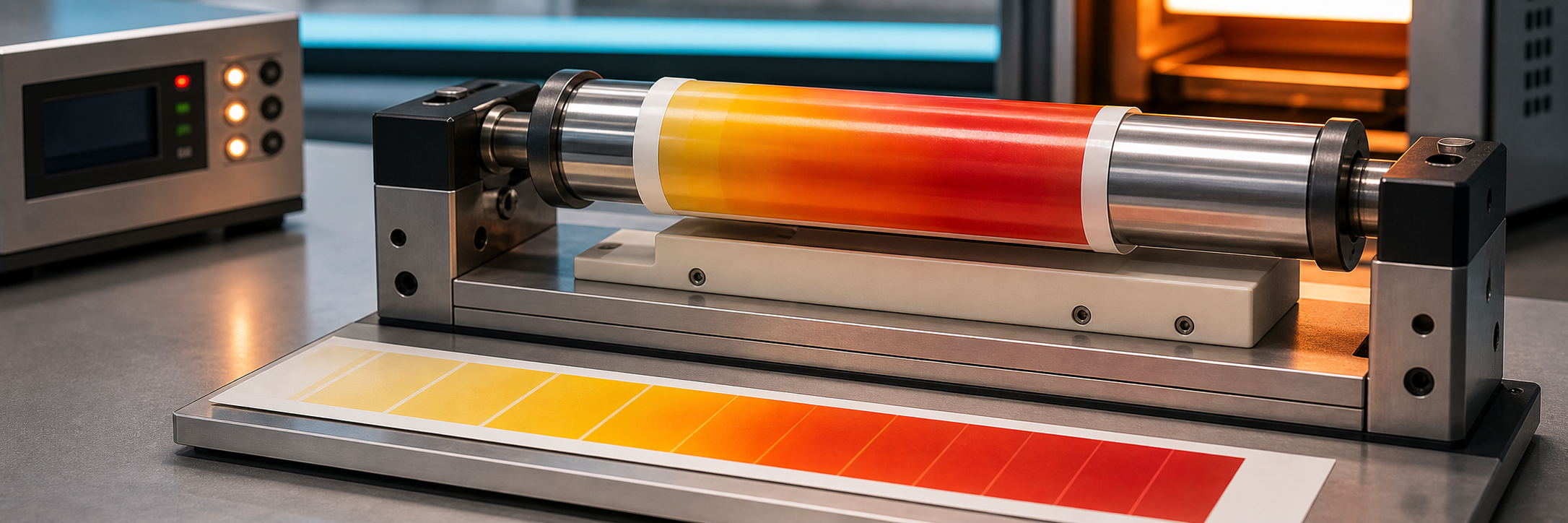

롤·오븐 공정
Nip roll, Calender roll, 건조·베이킹 오븐의 표면 열 분포와 조건 변화를 검토합니다.
FAQ
Thermoscale 사용 전 확인할 질문
Thermoscale은 온도를 숫자로 측정하는 장비인가요?
필름 색상과 농도 변화를 이용해 열 분포와 상대적인 온도 편차를 확인하는 제품입니다. 절대 온도값은 공정 조건과 기준 샘플을 함께 보며 판단하는 것이 좋습니다.
반복 사용할 수 있나요?
발색된 결과가 남는 1회용 필름입니다. 동일 공정 비교가 필요하면 같은 조건에서 새 필름으로 반복 측정합니다.
Next Step
열 분포 확인이 필요한 공정 조건을 알려주세요.
온도 범위, 접촉 시간, 측정 위치, 필름 삽입 가능 여부를 남겨주시면 적합한 타입과 사용 방법을 안내드리겠습니다.
