UV 경화·코팅
UV 도장, UV 접착, UV 성형, UV 코팅의 조사 균일도를 확인합니다.
FUJIFILM UVSCALE
UV 조사 분포를 색 농도로 시각화합니다.
UVSCALE은 자외선에 반응해 색이 반응하는 필름입니다. 조사량과 조사 균일도를 눈으로 확인할 수 있어 UV 경화, 코팅, 인쇄, 살균 장비의 조건 점검에 활용됩니다.
200-420nm
Low · Medium · High
UV-LED 365nm 대응
Ultraviolet Light Distribution Measurement Film
UV광이 닿은 위치와 강도를 필름 한 장으로 확인합니다.
UVSCALE은 UV 조사량에 따라 색 농도가 변하는 측정필름입니다. 장비 시작 전 세팅 확인, 대상물 변경 후 균일도 확인, 조사 조건 비교에 적합합니다.
3 Levels
Low, Medium, High 조사량 대응
Visual

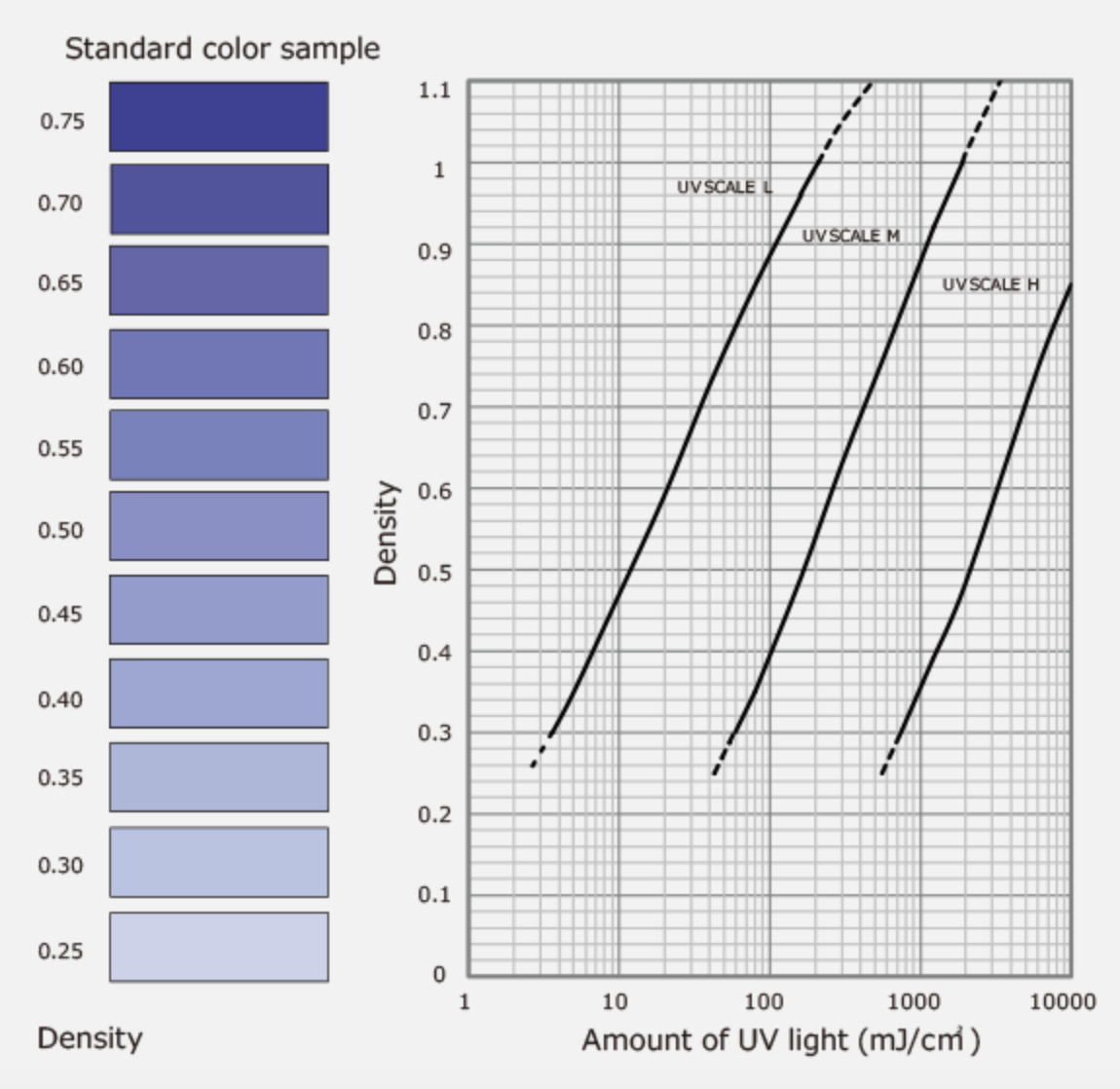

표준 컬러 차트로 누적 광량을 빠르게 판단
One-time
발색 결과로 조건 비교 및 기록

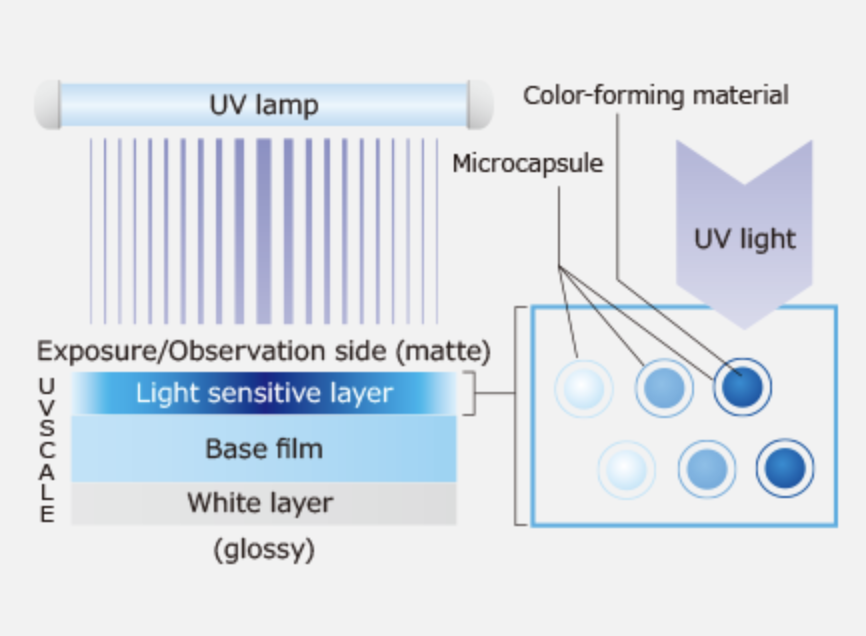

Structure and Principle
감광층이 UV 조사량에 따라 색을 바꿉니다.
베이스 필름 한쪽에는 UV 감광층, 반대쪽에는 백색층이 있습니다. 감광층의 발색 물질이 UV에 반응해 색이 변하고, 백색층과 함께 보면 조사 분포를 더 쉽게 확인할 수 있습니다.
- 대응 파장 범위는 200-420nm입니다.
- 표준 컬러 차트는 시각 판정용 기준이며 절대값 보증용은 아닙니다.
- Medium과 High 타입은 광량 조절용 투명 필름을 함께 사용합니다.
Line-up
조사량 수준에 따라 Low, Medium, High 타입을 선택합니다.
UVSCALE LM - Low
270mm x 5m, 광량 조절 필름 미사용, 두께 0.1mm
UVSCALE LM - Medium
270mm x 5m, 광량 조절 필름 사용, 두께 0.1mm x 2
UVSCALE H - High
270mm x 5m, 광량 조절 필름 사용, 두께 0.1mm x 2
Effective Light Amount Range
램프 종류와 광량 수준에 따라 측정 가능 범위가 달라집니다.
아래 범위는 mJ/cm2 기준 요약입니다.
High-pressure mercury lamp
Low 4-200 / Medium 50-2000 / High 800-40000
Metal halide lamp
Low 6-200 / Medium 30-1000 / High 700-20000
Low-pressure mercury lamp
Low 20-3000
UV-LED lamp 365nm
Low 200-6000 / Medium 300-7000 / High 5000-100000
How to Use

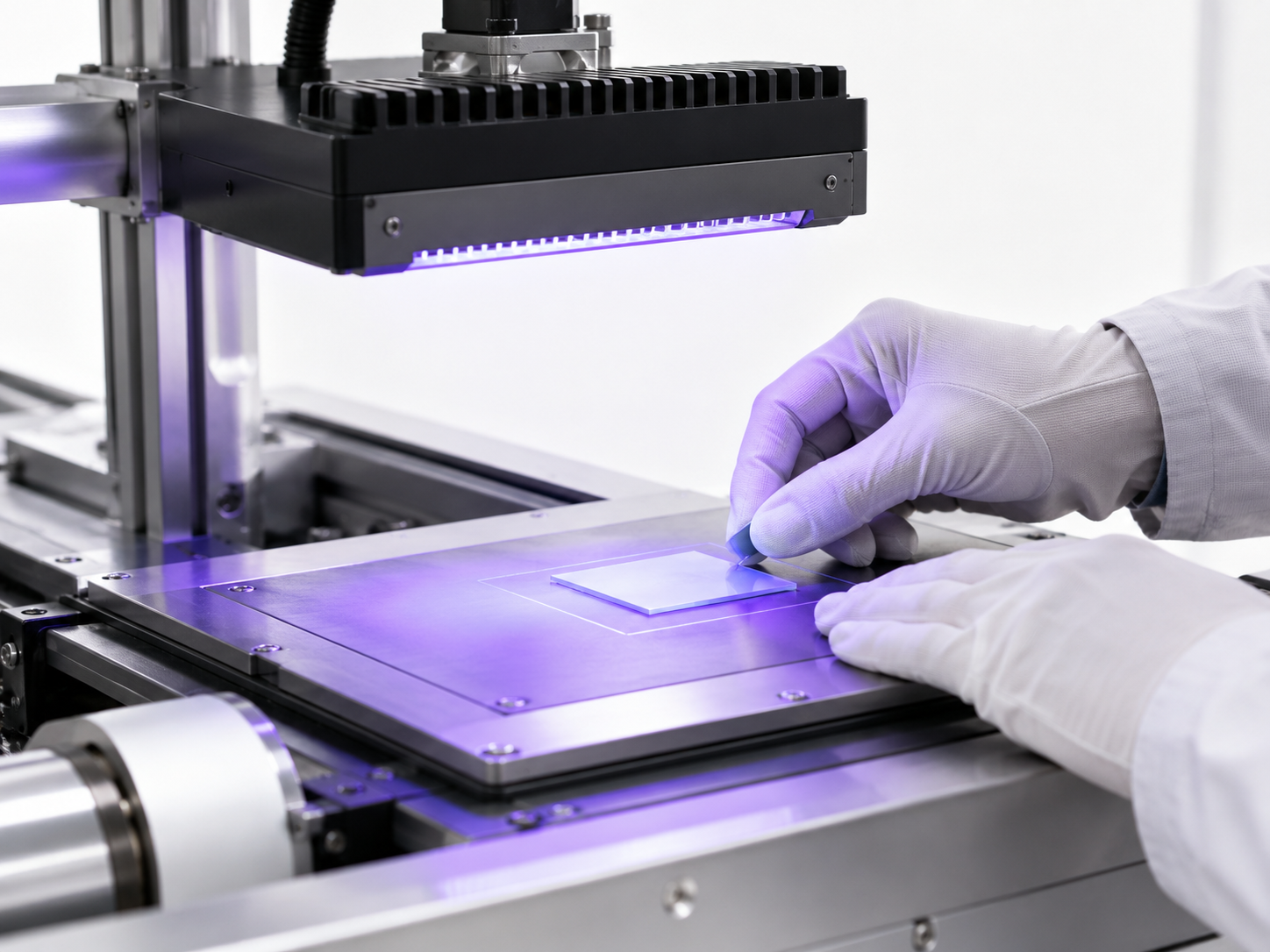

측정 위치에 필름을 놓고 실제 조사 조건으로 노출합니다.
UVSCALE은 장비 세팅값이 아니라 실제 표면에 도달한 UV 분포를 확인하는 데 초점이 있습니다.
- 필름을 측정할 위치와 크기에 맞게 자릅니다.
- 감광면이 UV를 받을 수 있도록 측정 위치에 놓습니다.
- 실제 공정 조건으로 UV를 조사합니다.

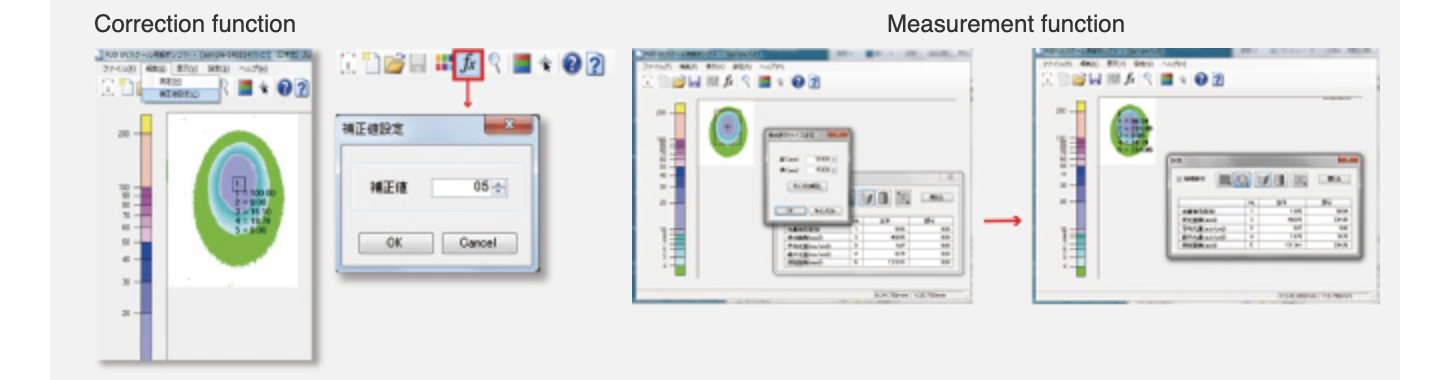

- 발색된 필름을 표준 차트 또는 전용 분석 소프트웨어와 비교합니다.
Applications
UV 경화와 조사 균일도가 중요한 공정에 적용합니다.
UV 장비 점검
UV 장비, UV 인쇄, UV 살균 장비의 램프 조건과 조사 분포를 비교합니다.
노광·테이프 공정
UV 테이프, 노광 장비, 조사 대상 변경 전후의 누적 광량 차이를 검토합니다.
FAQ
UVSCALE 사용 전 확인할 질문
UVSCALE은 어떤 파장에 반응하나요?
자료 기준 대응 파장 범위는 200-420nm이며, 감도 피크는 약 300nm 부근입니다. 사용하는 램프 종류에 따라 발색 특성이 달라질 수 있습니다.
햇빛에서도 사용할 수 있나요?
햇빛에도 반응할 수 있지만 직접 햇빛은 너무 강해 긴 노출 측정에는 적합하지 않을 수 있습니다. 실제 장비 조건에서 사용하는 것을 권장합니다.
열이 있는 환경에서도 사용할 수 있나요?
최대 130°C 수준까지 견딜 수 있지만, 열은 색 농도와 필름 변형에 영향을 줄 수 있습니다. UV와 열이 동시에 있는 조건은 사전 상담이 좋습니다.
반복 사용할 수 있나요?
발색 결과가 남는 1회용 제품입니다. 조건 비교가 필요하면 동일 조건에서 새 필름으로 반복 측정합니다.
Next Step
UV 램프 종류와 조사 시간을 알려주세요.
램프 종류, 파장, 조사 시간, 예상 광량, 측정 위치를 기준으로 적합한 UVSCALE 타입을 안내드리겠습니다.
